2026世界杯中国体彩官网入口 MPLA+垂直光栅耦合：含金量被远远低估的CPO订单

　　炒股就看金麒麟分析师研报，巨擘，专科，实时，全面，助您挖掘后劲主题契机！

6月10日，西安炬光科技(688167.SH)发布《对于子公司刚毅期间许可契约的公告》，公告称全资子公司瑞士炬光拟向环球卓越的半导体代工企业AH公司开展微棱镜透镜阵列和垂直光学耦合器相关期间许可，契约项下一次性期间许可费缠绵为1300万好意思元，外加许可家具特准权使用费。

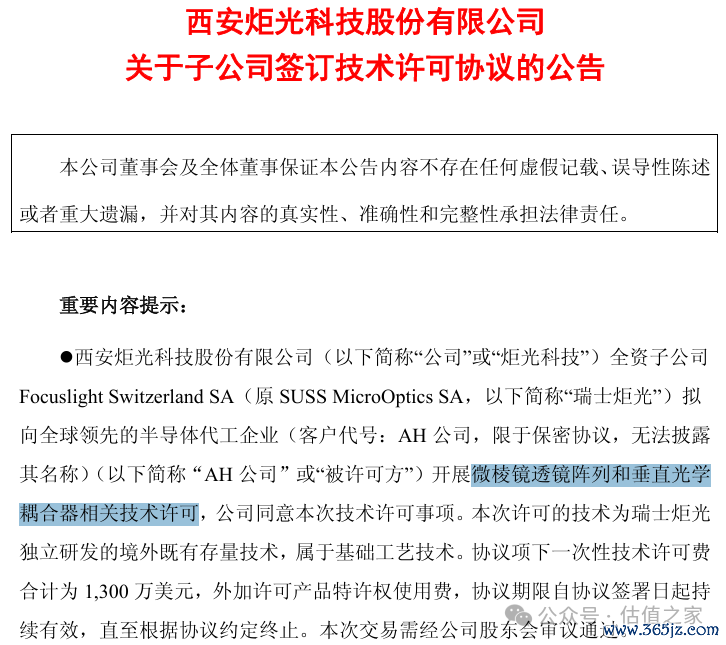

图片阐述：炬光科技CPO期间授权订单，数据开始于公司公告

真理的是，在上述公告后，紧接着炬光科技就发布了实践为止拟提前闭幕减持霸术的公告，2月28日发布霸术通过大批交游神气减持50万股，实践减持45万股，减持价钱区间301.20～458.00元/股。

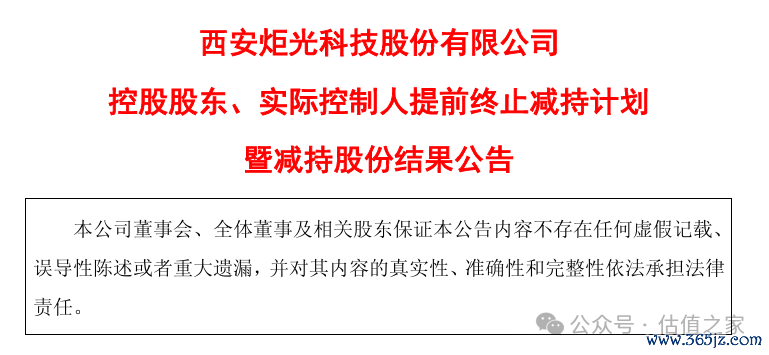

图片阐述：炬光科技实践为止东说念主提前闭幕减持霸术，数据开始于公司公告

垂直光栅耦合与边际光栅耦合区别是什么

由于本次期间授权契约的遑急性较高，且触及专科名词较多，估值之家尽可能用苟简明了的谈话一步步作念出讲明。

当今本钱市集对于CPO（共封装光学）多数的意会，主要停留在这一层面：台积电通过硅光子COUPE封装期间，把电芯片EIC和硅光芯片PIC缜密贴合在一皆，造成光电调度引擎，然后再将光电调度引擎通过CoWoS工艺和ASIC芯片封装在归拢块基板上，就是CPO。这个过程估值之家曾在《继CoWoS之后，COUPE成为AI芯片的下一个要害字》中有过评释，可供参考。

对于CPO来说，这个层面的意会，是字面真理的意会，但还不够。

在EIC和PIC封装完成后，光路从PIC发出，在PIC与外部光纤相连的阿谁交壤面，怎样让发出的明朗一碗水端平、况且以极低的损耗精确参预光纤阵列器件FAU中（注：FAU指相连光纤的多通说念插头），或者反过来由外面FAU的光精确射入PIC的光波导通说念里，这个瞄准和相连的期间，叫作念“光学耦合期间”或“光栅耦合期间”。

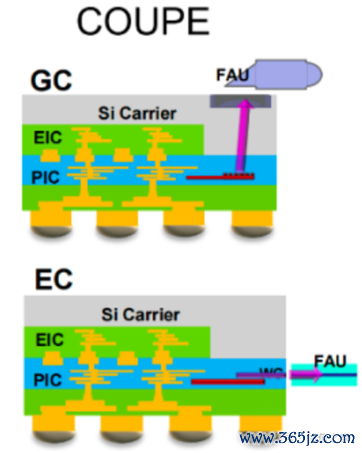

如上图所示，从PIC中出来的光，不错按照接近90度的神气参预FAU（上头紫色箭头），也不错按水平的神气参预FAU（底下紫色箭头），前者被称为垂直光栅耦合决策（下文简称垂直耦合），后者被称为边际光栅耦合决策（下文简称边际耦合）。

图片阐述：光从PIC中发出，两种神气参预FAU，数据开始于台积电

垂直光栅耦合 vs 边际光栅耦合

在英伟达面前认真量产并已参预数据中心实机部署的第一代CPO交换机（如Quantum-X Photonics Q3450-LD），摄取的是垂直耦合决策。

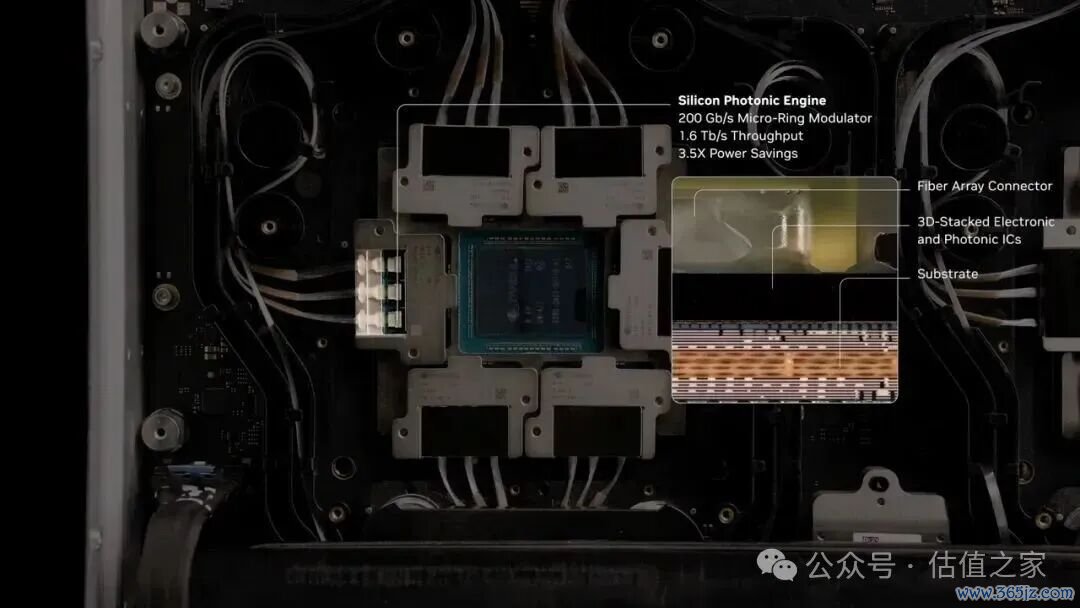

图片阐述：Quantum-X Photonics Q3450-LD摄取垂直耦合决策，数据开始于英伟达

然则，英伟达在CPO决策中摄取垂直耦合决策，并不是因为垂直耦合决策更好，而是一种基于家具良率斟酌的求实遴荐或无奈遴荐。博通的CPO交换机（Bailly平台，基于其Tomahawk系列）在第一代家具中就激进地遴荐了边际耦合。

在垂直耦合决策中，最初需要在PIC的名义上，通过光刻期间刻蚀出一滑周期性凹槽（即衍射光栅），当FAU中的光垂直上方（泛泛会歪斜8度傍边以推辞光反射回光源）向下射向这些凹槽时，光束会发生布拉格过问：其电磁波在凹槽处发生互联系涉，过问相长的遣散就是让光路强制发生90度的弯折，从而拐弯并顺着水浅薄向的硅波导流走，参预PIC。

由于垂直耦合实质上是诈欺了物理衍射旨趣，因此有几个致命缺欠：

第一，是漏光问题（高插损）。由于物理衍射是向四面八方无规章发散的，因此很大一部分光能会平直向下穿透硅基板（漏进基底中），或者向后反射，这导致插入损耗泛泛在1.5 dB至3.0 dB以上，进而意味着30%到50%的光还莫得参预PIC就漏光损耗了，这对于难懂的外置CW激光器来说，就很浮滥了。

第二，是窄带宽问题。证据布拉格过问公式，衍射角度与光的波长（或心境）深度绑定。淌若光源波长偏离了想象波长，光束弯折的角度就会偏离，无法射入波导中。AI期间的多波长复用（WDM）期间条目通说念能同期通过多种心境的光，垂直耦合的窄带宽特质平直卡死了这一期间。

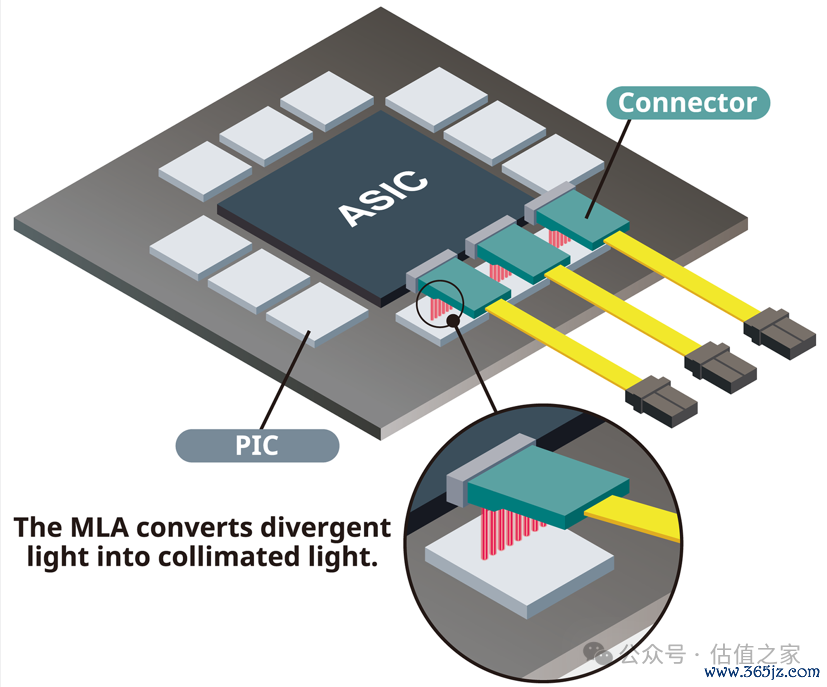

图片阐述：垂直耦合决策暗示图，红色的即为光，数据开始于日本旭硝子

比较于垂直耦合插损高、低带宽的弱势，边际耦合决策齐备的处置了。

边际耦合是让光纤平直平躺在主板上，横向顶在PIC的断面（边际）上进行对接，由于光是从断面一条直线射进去，它幸免了物理衍射的漏光，插损不错作念到极低的0.2 dB到0.5 dB（光能亏空小于10%），由此插损极低，且具备高带宽特质。

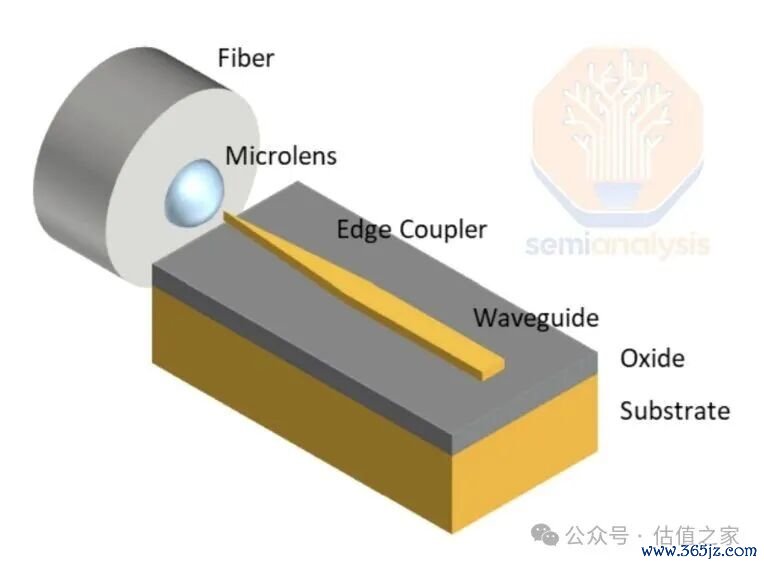

世界杯体彩官网数据开始于Semi Analysis" cms-width="677" cms-height="501.547" id="5">图片阐述：边际耦合决策暗示图，数据开始于Semi Analysis

然则，甘蔗莫得两端甜，垂直耦合具有插损高、低带宽的舛错，但也有瞄准公役较大的优点（难度低）。边际耦合具有插损低、高带宽的有点，但也有瞄准公役较低的舛错（难度高）。

在PIC里面用于导光的硅通说念（波导），其截面泛泛只须0.22μm × 0.5μm，单模光纤，其传光的石英纤芯直径大要是10μm傍边，边际耦合相称于将一根直径10厘米的水管（光纤）里的水，一滴不漏地注入到一根直径只须2毫米的吸管（硅光波导）里，淌若对接不好，光会发生剧烈的发散和折射，光能损耗会更大。

因此，尽管边际耦合的性能近乎无敌，但它在制造上头对一个庞大的贫瘠（瞄准公役要小于±0.5μm，且机械臂在封装活水线上很难进行水平推入），一不谨防光纤就会撅断，还会占用主板中枢区的物理空间，进而导致良率问题隆起。而垂直耦合决策则容错率较高，瞄准公役不错放宽至±1μm ~ 2μm，况且不错在晶圆阶段就进行自动化宽敞量测试（机械臂在封装活水线上容易进行垂直贴装），进而良率问题容易得到为止。

2026世界杯官方指定中国区认证平台

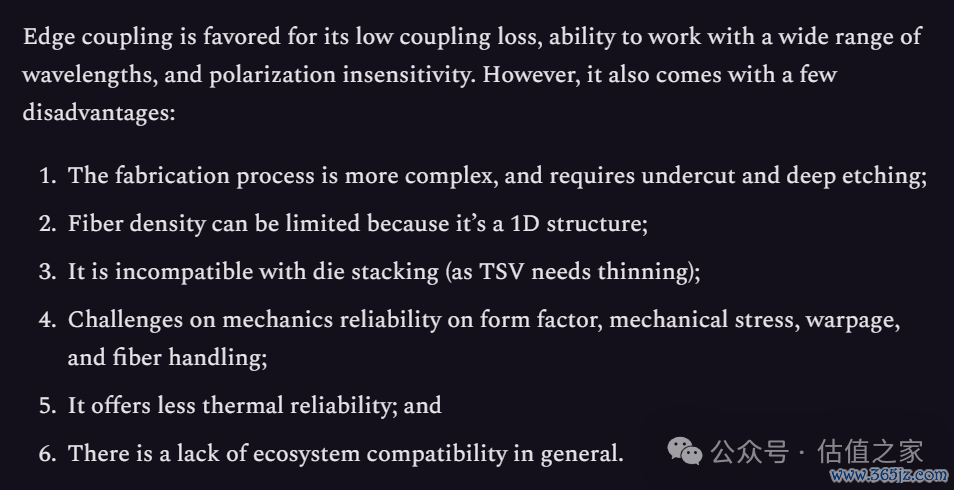

图片阐述：边际耦合决策当今面对的各种问题，数据开始于Semi Analysis

瑞士炬光，处置了什么问题？

按照上文所述，垂直耦合决策与边际耦合决策各有各的问题，也各有各的优点，淌若能同期得到两个决策的上风：在分娩拼装阶段，享受垂直耦合决策的苟简省事；在实践开动阶段，又能享受边际耦合决策的极致能效与宽带通路，那即是最佳的处置决策。

换言之，需要一种处置决策，既能易于分娩、还能让光保持水平走向（为止光的损耗）、同期还能让光获胜参预PIC的波导通说念（耦合效果高）。

瑞士炬光，比较齐备的处置了这个问题。

最初，本次期间授权决策仍然摄取垂直耦合决策，易于分娩。通过垂直光栅耦合器，让外部光纤（FAU）已经摄取最容易操作、最省主板面积的“垂直向下插”神气进行安装。

其次，本次授权决策中的 MPLA（微棱镜透镜阵列），在极其微细的石英玻璃内既为止了光损耗、又进步了耦合效果。（瑞士炬光将45度微反射棱镜和微透镜阵列（MLA）物理雕镂并合体在了归拢块单体微透镜玻璃上）

具体来看，

第一步，光路拐弯（中枢期间）：在微棱镜里面诈欺45度全反射，在不产生任何散射和漏光的前提下，将从FAU出来的垂直光路调转90度，变为水平光束。

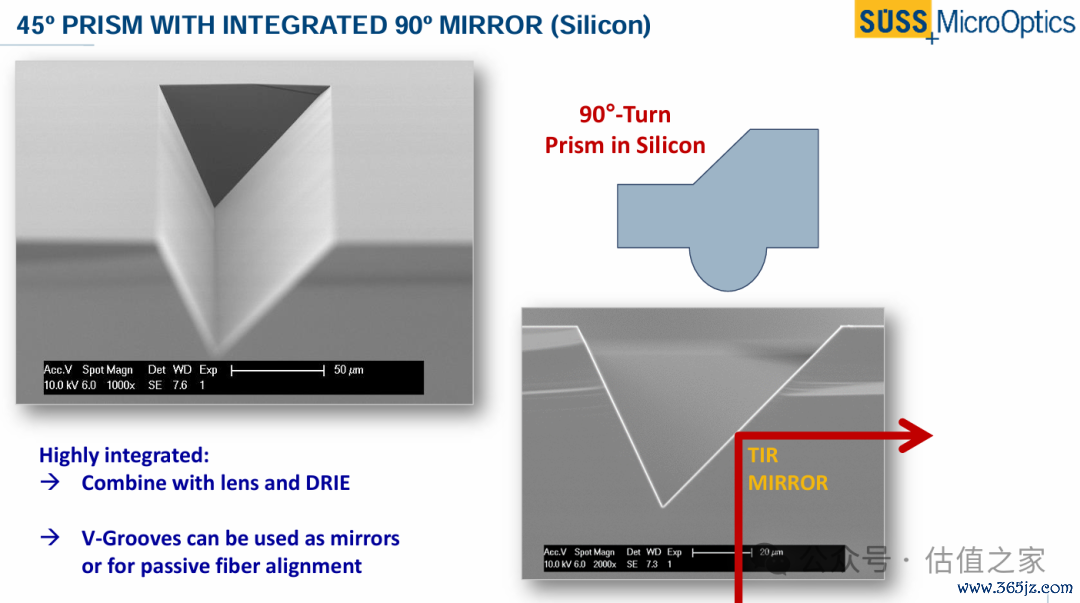

图片阐述：瑞士炬光MPLA中的微棱镜中枢期间，数据开始于瑞士炬光

第二步，超等压缩聚焦（中枢期间）：拐弯后的水平光束，坐窝通过一体化雕镂在侧面的微透镜阵列（MLA），将光束压缩聚焦至亚微米级，平直横向射入PIC芯片的波导通说念中。

（注：从FAU光纤射出的光斑太大，平直参预PIC芯片会漏光。MLA微透镜阵列是在一块高透光玻璃或石英基底上，摄取半导体光刻蚀工艺，雕镂出成百上千个微米级的“超小型放大镜（透镜）”造成的阵列。MLA就像一滑老花镜，把每一齐粗光束变细，极其精确地聚焦射进硅光芯片的微细通说念中）

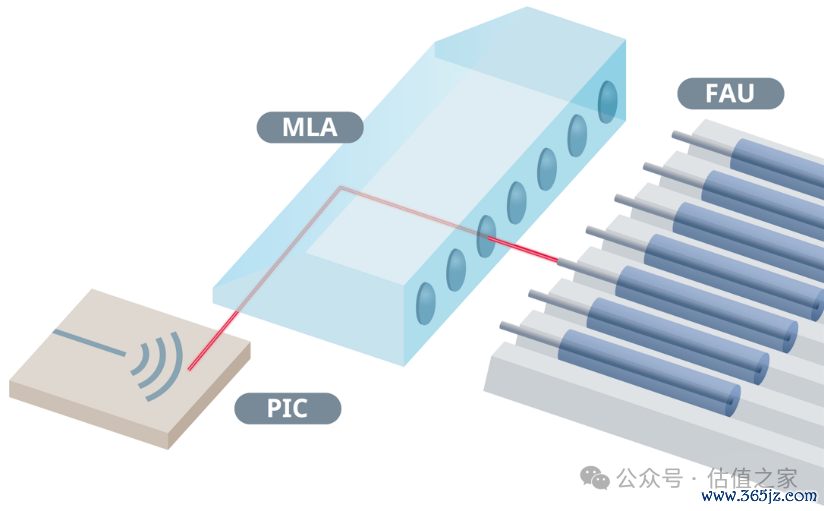

图片阐述：MLA微透镜阵列暗示图，数据开始于日本旭硝子

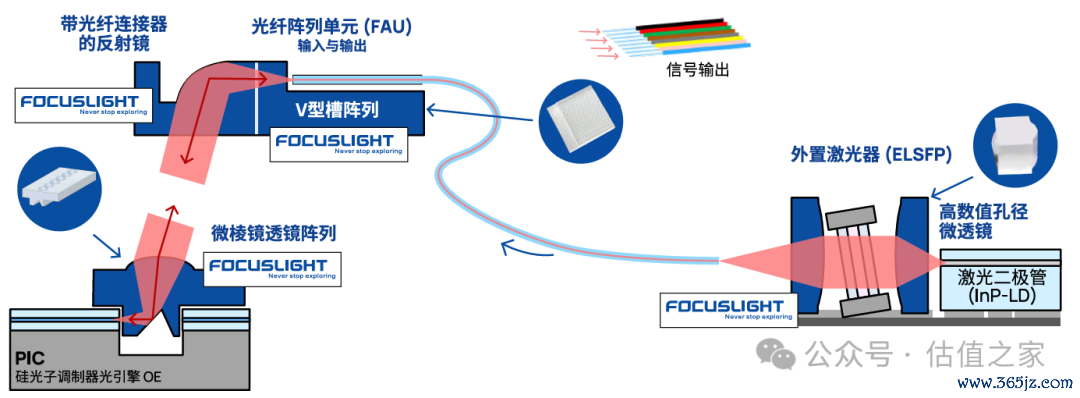

苟简来说，在英伟达的CPO决策中，一次完整的运算经由如下：

最初外置激光器ELSFP发出超高功率一语气波光束 → 经过ELSFP里面由瑞士炬光提供的非球面微透镜耦合到光纤 → 光束参预光纤阵列单位FAU → 光束从FAU出来 → 光束参预微棱镜透镜阵列MPLA → 在MPLA里面垂直光被微棱镜无损调转标的为水平光 → 水平光束被微透镜MLA压缩 → 压缩后的水平光束参预PIC光波导通说念。
